發布時間：2023.04.19 瀏覽次數：

耐低溫耐寒拖鏈電纜

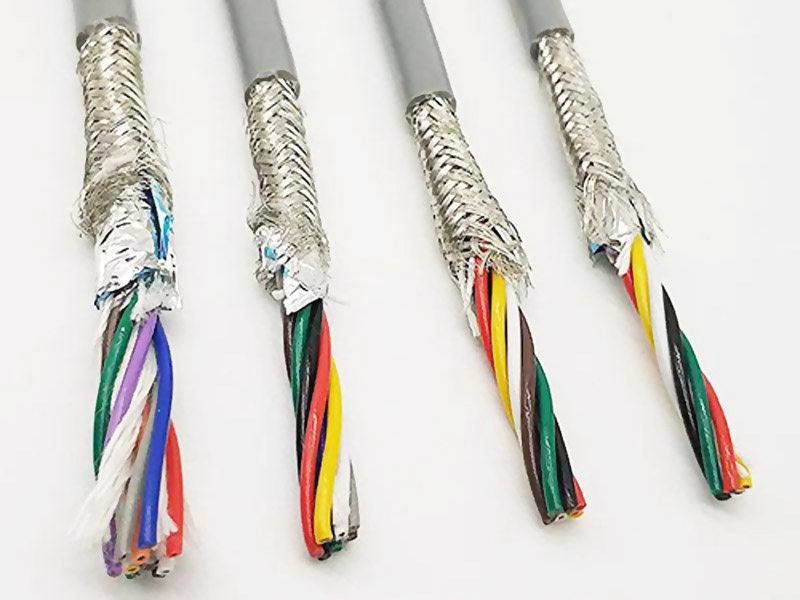

產品名稱：耐曲折高柔性銅網屏蔽拖鏈控制電纜

產品型號：FLEX-EPM81500系列

產品類型：TRVVP、高柔拖鏈電纜、拖鏈電纜、拖鏈專用電纜

TRVVP耐寒拖鏈電纜

運用規模

適用于室內接連往復運動下的設備，特別是工業適用環境下頻頻曲折的場合，如智能機器設備的拖鏈體系、物流體系、控制體系、機械自動化體系等；如數控機床、木材石材機械、玻璃與門窗機械、注塑機、建筑機械、重型機器廠、轎車制造、起重運輸設備、自動化庫房等場合。

產品特性

防水、耐油、耐寒、耐臭氧、抗紫外線、耐磨、阻燃、循環曲折壽數1000萬次以上（2000-3000萬次以上可選規劃定制），適用于快速移動場合，電纜具有低粘性外表，在額外運用溫度規模內不與其他物體粘連，且具有優異的抗干擾、防水、耐油、耐寒、耐磨、阻燃、抗紫外線燈功能，一同能接受必定的機械外力。

拖鏈電纜首要運用于：工業自動化體系、出產流水線體系、焊機機器人、潛水器、轉移機器人、數控機床和冶金工業，需求來回移動的場合。為了防止電纜羈絆、磨損、拉脫、掛和散亂，常把電纜放入電纜拖鏈中

拖鏈電纜用處

一般拖鏈電纜具有曲折功能、移動柔性、耐磨、耐油、抗拉等長處，一般用于自動化企業流水線車間、電焊機機器人手臂、海洋勘探儀器、雕刻機等自動化移動設備上。

特種拖鏈電纜具有耐寒、耐油、耐海水、耐化學品、耐低溫、耐揉捏等長處，首要用于室外環境惡劣，對電纜的要求比較嚴苛的場所，如海洋作業自動化體系及儀器儀表、淺海機器人、化工自動化設備、冶金自動化企業用特種柔性拖鏈電纜。

拖鏈電纜設備留意事項

1、拖鏈電纜的敷設不能歪曲，即不行從電纜卷筒或電纜盤的某一端解開電纜，而應先旋轉卷筒或電纜盤將電纜打開，必要時可將電纜打開或懸掛起來。用于該場合的電纜只能直接從電纜卷上獲得。

2、有必要留意電纜的最小曲折半徑，設備半徑不小電纜直徑的6倍。

3、電纜有必要松懈的并排敷設在拖鏈中，盡可能分隔擺放，用隔片分隔或穿入支架空擋的別離空泛中，在拖鏈中電纜間的空地至少應為電纜直徑的10% 。

4、拖鏈中的電纜不得彼此觸摸或困在一同。

5、電纜的兩點都有必要固定，或至少在拖鏈的運動端有必要固定。一般電纜的移動點離拖鏈端部的間隔應為電纜直徑的20-30倍。

6、請保證電纜在曲折半徑內徹底移動，即不行逼迫移動。這樣電纜彼此間或與導向設備這間可經相對移動。通過一段時間的操作后，最好查看一下電纜的方位。該查看有必要在推拉移動后進行。

7、假如拖鏈折斷，則其電纜也需求替換，由于過度拉伸形成的損壞無法防止。



產品闡明

1. 導體運用多股超細裸銅絲（鍍錫銅絲）絞合；

2.特別定制NBR-PVC混合絕緣料，具有優異的抗拉強度和絕緣電阻目標；

3. 芯線色彩：小于0.5mm²選用色彩黑、紅、綠、黃藍、灰、白、棕、紫選色區別：大于0.5mm²選用黑色（白色）打碼，兩芯以上帶黃/綠地線；芯線絞組成纜，芯線色彩根據DIN NDE 0293制造；

4.鍍錫銅網織造屏蔽，特別改性耐磨NBR-PVC護套；

5. 額外電壓為300/300V（＜0.5mm²）或300/500V（≥0.5mm²）；

6.運用工作溫度：移動設備 -30℃到+90℃（可根據環境規劃，最低可耐低溫-40℃）

7. 固定設備 -40℃到+90℃；

8.最小曲折半徑：移動設備 大約7.5xD（線纜外徑）

9. 固定設備 大約4xD（線纜外徑）



拖鏈電纜運用規模：
       耐低溫柔性拖鏈電纜適用于枯燥或濕潤 低溫的場合的室表里，強力應力緩釋或強制引導的自在接連往復運動下設備，工業運用環境下的
頻頻曲折場合，如：木工機械、機床加工設備、機器人體系、工業自動化場合、物流運送體系、起重機械場合等
Applications：
It is suitable for wet rooms and installation without strong stress or free continuous
reciprocating  movement. It is special suitable for the working places of Woodworking Machine,
machine tool equipment ,logistics conveyer system, crane and other related equipments.
拖鏈 電纜的特性：防水、防油、耐寒、抗紫外線、耐磨、阻燃、抗拉
                                  曲折壽數600萬次以上不斷芯
Properties:
Watproofing; oil resistance; cool resistance; abrasion resistanve; flame resistance;anti-
ultraviolet.Bendin for life:above 6,000,000
拖鏈 電纜結構
1.導體：多股超細精絞無氧銅絲，契合VDE0295  6類規范。
2.絕緣：丁晴混合彈性料、TPE混合料、PUR（按客戶指定）
3.色彩：≤0.5mm色彩表明：棕、黑、藍、紅、紫、白、橙
           ＞0.5mm色彩表明：黑色數字白色碼編號，3芯以上帶黃綠接地線（可選黃色）
4.護套：丁晴混合彈性料、TPE混合料、PUR或PVC（按客戶指定）
色彩：黑色、灰色、橙色
額外電壓：截面≤0.5mm2；300/300V,＞0.5mm;300/500V
測驗電壓：2500V
運用溫度規模：固定設備：－40至+105℃
                             移動設備：－30至+105℃
 最小曲折半徑：固定設備5×D（電纜直徑）
                         移動設備：當行程＜10米時，曲折半徑為8×D
                                                當行程≥10米時，曲折半徑為10×D
Structure:
Conductor:Fine strands or oxygen-free copper wire, acc. to VDE0295CLASS6
Insulation: TPE/PUR
Colour:≤0.5mm brown, biack, blue,qurple, pink, orange
       ≥0.5mm Cores black with consecutive white numbering. 3cores or more with green/yellow
earth wire.
Sheath:special PVC; black or grey
Related voltage:SQ＜0.5 mm2: 300/300V   SQ＞0.5 mm2: 300/500V
Test voltage:2500V
The working temperature: fixed installation:-40℃～+105℃
                                              moved installation:-30℃～+105℃
